系统组成：

系统框架：钢质喷塑框架、两层设计、设计有清静楼梯、清静护栏、防滑板等。。。。。。。

系统静装备：不锈钢蒸馏釜、不锈钢中和反应釜、换热器、导热油膨胀槽、质料槽、产品槽、导热油事故罐、凝液网络罐等。。。。。。。

系统动装备：质料液泵、冷却水泵、产品运送泵、搅拌电机、加热管等。。。。。。。

检测传感器：压力变送器、指针压力表、玻璃转子流量计、涡轮流量计、温度传感器等。。。。。。。

执行机构：三相可控硅调压模？？？？椤⒈淦灯鞯。。。。。。。

控制柜系统：工业琴式盘台控制柜、带嵌入式电脑工位。。。。。。。

软件系统：实训操作监控软件、配套实验指导书、三维仿真操作审核软件。。。。。。。

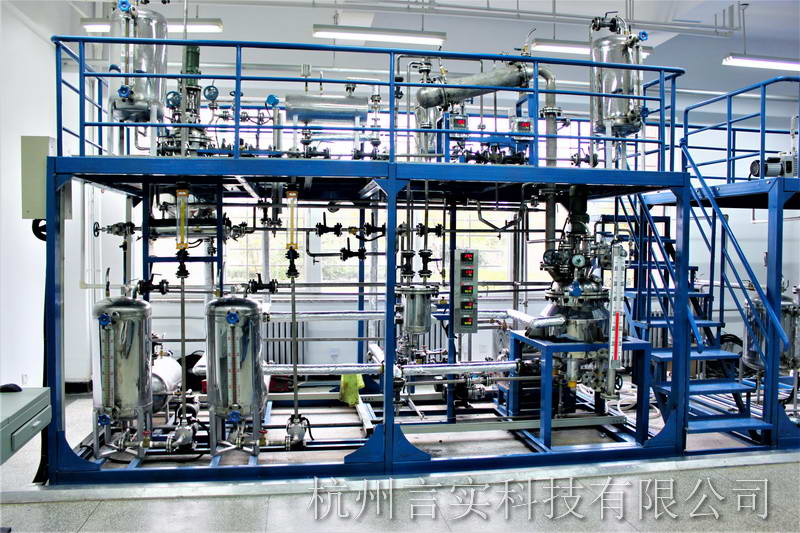

系统由间歇反应釜实训装备工具（由一台蒸馏搅拌反应釜和一台中和釜组成，，，，，两釜可单独成系统事情，，，，，通过压缩氮气运送相互倒料，，，，，反应釜接纳间歇反应事情方法）；；；；；；钢质装置框架（两层设计，，，，，一层平面利便操作、磨练、收支，，，，，二层有清静斜梯通上并有护栏、防滑花纹板）；；；；；；就地仪表电器操作台；；；；；；倾角嵌入式就地盘算机控制台；；；；；；就地智能仪表控制上位监控软件（以工控组态软件为平台）；；；；；；外置配套装备（氮气钢瓶）等组成。。。。。。。

装置功效：

1.蒸馏反应及中和釜操作实训：质料配料加料操作；；；；；；高位槽进料操作；；；；；；后处置惩罚（中和）液配料加料操作；；；；；；水浴温度控制操作、反应控制操作；；；；；；搅拌器操作；；；；；；反应回流操作；；；；；；物料出料操作等。。。。。。。

2.可以举行离心汞的开停车及流量调理操作，，，，，反应压力调理操作。。。。。。。

3.对反应釜单位的操作实训：开车准备、开车、正常操作、停车、事故处置惩罚、装备维护的实训操作。。。。。。。

装置特点：

1.反应釜接纳工业标准压力反应釜。。。。。。。

2.两台反应釜即可单独成系统事情，，，，，也可串联事情，，，，，一台作为搅拌中和反应釜：不锈钢50 L，，，，，高径比为1：1.2（不设置竖式分馏柱、竖式冷凝器、卧式冷凝器，，，，，耐压0.6Mpa、夹套加热方法为电加热导热油加热方法）；；；；；；一台作为蒸馏反应釜：不锈钢50 L，，，，，高径比划分为1：2（设置竖式分馏柱、竖式冷凝器、卧式冷凝器，，，，，耐压0.6MPa、夹套加热方法为电加热导热油加热方法）。。。。。。。

蒸馏反应釜系统

蒸馏反应釜为历程工业中常见的带搅拌釜式反应器系统（CSTR），，，，，属于间歇反应历程，，，，，反应器为标准盆头釜。。。。。。。反应历程为A、B、C三种物料在反应釜中经夹套蒸汽加入适度的热量后，，，，，将爆发重大的化学反应，，，，，爆发反应最终产品D及其副产品。。。。。。。其工艺流程图见附件一：PLC和DCS控制典范化工流程历程控制综合实训工具辖档枉程图。。。。。。。

釜式反应器（CSTR）是化工历程中常见的单位操作。。。。。。。本系统反应釜接纳间歇反应事情方法，，，，，反应釜夹套带有电加热器，，，，，导热油夹套加热。。。。。。。系统接纳自带的小循环导热油加热系统，，，，，夹套带有电加热器事情）。。。。。。。

中和釜实训系统

中和釜实训系统同反应釜实训系统机械结构及控制系统都一样，，，，，差别之处是：没有配套的竖式冷凝器、卧式冷凝器。。。。。。。

反应釜检测控制系统

中和釜/蒸馏釜各有一套下列检测控制系统

1.釜内胆温度控制：热电偶+可控硅移向调压器

2.釜夹套温度控制：热电偶+可控硅移向调压器

3.2个高位槽流量控制：转子轮流量计

4.2个高位槽流量控制：法兰式可变色液位计

5.釜内胆液位控制：磁翻板液位计（带4-20MA远传信号及高底位报警）

6.釜内胆压力检测：压力变送器+压力定值调理阀

7.釜搅拌器转速控制：转速传感器+1个变频器

8.釜内胆冷却盘管流量控制：涡轮+变频器

9.釜内胆第三种反应物料控制：柱塞计量泵

装置主管道上的毗连基本上接纳法兰毗连。。。。。。。

手艺指标：

事情电源：三相五线380V±5% 50Hz

形状尺寸：4800×2000×3900mm

控制柜：1650×1000×1300mm

整机容量：＜14KVA

项目	操作实训内容
开车准备	1、工艺流程图的识读与表述；；；；；； 2、熟悉现场装置及主要装备、仪表、阀门的位号、功效、事情原理和使用要领；；；；；； 3、凭证要求制订操作计划；；；；；； 4、检查流程中各装备、管线、阀门是否处于正常？？？？底刺；；；；；； 5、引入公用工程（水、电、油）并确保正常；；；；；； 6、装置上电，，，，，检查各仪表状态是否正常；；；；；；动装备试车。。。。。。。
开车	1、按准确的开车办法开车，，，，，调理质料流量、温度、压力、搅拌转速到指定值；；；；；； 2、能执行换热器的切换操作。。。。。。。
正常操作	1、凭证指令改变质料流量、温度、压力、液位、转速等操作参数到指定值并建设正常操作；；；；；； 2、凭证要求巡查各流量、温度、压力、液位、转速等操作参数并做好纪录，，，，，能实时判断各指标否正常；；；；；； 3、凭证要求巡查动装备（离心泵、计量泵）的运行状态，，，，，确认并做好纪录；；；；；； 4、视察正常操作时反应釜的操作状态，，，，，并指出可能影响其正常操作的因素；；；；；； 5、能按正常操作举行间歇反应的进、出料操作；；；；；； 6、能凭证差别要求举行夹套、盘管、外冷却器等的换热切换；；；；；； 7、能凭证差别要求举行夹套、电加热等的切换操作。。。。。。。
停车	1、按正常的停车办法停车；；；；；； 2、检查停车后各装备、阀门的状态，，，，，确认后做好纪录。。。。。。。
事故处置惩罚	1、能通过对操作参数的视察、剖析相识反应釜的操作状态，，，，，在改变某些参数的情形下能及使对系统作出调解，，，，，使反应正常举行；；；；；； 2、能对差别的控制方法举行切换，，，，，并使系统恢复稳固操作；；；；；； 3、能判断引起操作异常的缘故原由并作出响应的处置惩罚使系统恢复稳固操作。。。。。。。
装备维护	1、离心泵、计量泵的开、停、正常操作及一样平常维护；；；；；； 2、换热器的结构、事情原理、正常操作及维护；；；；；； 3、主要阀门（电动调理阀，，，，，电磁阀，，，，，减压阀、背压阀、疏水阀）的位置、类型、结构、事情原理、正常操作及维护；；；；；； 4、种种温度、流量、压力、液位传感器的丈量原理；；；；；；温度、压力、液位显示仪表及流量控制仪表的正常使用；；；；；； 5、差别形式搅拌器的结构、原理、及操作方法。。。。。。。
控制仪表	1、温度、流量、压力传感器的丈量原理；；；；；；温度、压力显示仪表及流量控制仪表的正常使用；；；；；； 2、控制执行装置调压器、电动调理阀、变频器的正常使用；；；；；； 3、相识反应釜控制时需要检测及控制的参数、检测位置、检测传感器及控制要领。。。。。。。
监控软件	1、上位监控平台软件的熟悉、相识及使用。。。。。。。
DCS中控系统应用	DCS集散控制系统操作手艺培训。。。。。。。
